Características do Gabião-Saco
O gabião-saco é constituído de um único pano de tela em malha hexagonal de dupla torção retangular, que, no momento da montagem, é enrolado de modo a unir os lados maiores do retângulo, assumindo a forma cilíndrica. Nas bordas livres das extremidades, passa-se alternadamente pela malha um fio de diâmetro maior que aquele usado na malha da tela, a fim de reforçar as extremidades, possibilitando que elas sejam apertadas, e a peça, formada.
Dimensões Padronizadas
Compr.: 1,50 m; 2,00 m; 3,00 m; 4,00 m e 5,00 m
Largura: 1,00 m e 1,50 m
Altura: 0,50 m e 1,00 m
A tolerância no comprimento da rede é de ±1%, e a tolerância na largura da
rede é de ±D (dimensão da malha), conforme NBR 10514:1988.
Arames de Aço Galvanizado
Os arames empregados na fabricação das estruturas dos gabiões-saco e nas operações de amarração são feitos em aço de baixo teor de carbono. Eles devem estar em conformidade com os requisitos técnicos da Norma Brasileira ABNT NBR 8964:2013.
Diâmetros dos Fios de Aço
Fio de rede: 2,4 mm
Fio de borda: 3,0 mm
Fio de amarração: 2,2 mm

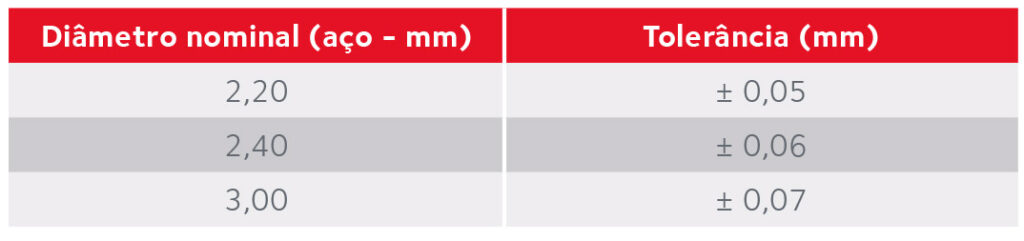

Admite-se uma tolerância no diâmetro do arame zincado, conforme Tabela abaixo, de acordo com as especificações da NBR 8964:2013:
Propriedades Mecânicas dos Fios de Aço
A) A resistência à tração do arame, em função do diâmetro do fio de aço, deve estar entre 350 MPa e 500 MPa.
B) O alongamento mínimo realizado em amostra com 250 mm de comprimento deve ser de 10%.
Revestimento Metálico Protetivo
Os fios utilizados nos gabiões-saco devem ser fios galvanizados a fogo (ou a quente) pelos processos Bezinal® ou Bezinal2000®.
O Bezinal® envolve uma liga eutética de ZnAl, sendo 95% Zn e 5% Al.
O Bezinal2000® compreende uma liga eutética de ZnAl, sendo 90% Zn e 10% Al.
Em ambos os processos, pode estar presente no banho a adição de Terras Raras (MM-Mischmetal), conforme normas internacionais EN10244 e ASTM B750.

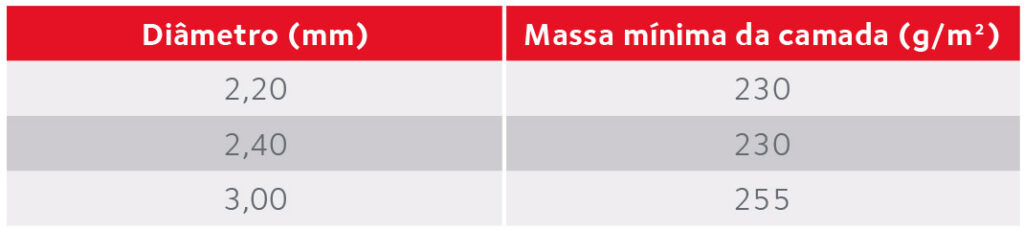

A quantidade mínima de liga de revestimento Bezinal® ou Bezinal2000® na superfície do arame (gramatura de ZnAl) deve estar de acordo com os parâmetros da NBR 8964:2013, conforme Tabela abaixo:
Deve ser verificada a aderência do revestimento metálico, pelo ensaio de enrolamento, conforme a metodologia prevista na ABNT NBR 6005.
Especificações do Recobrimento Plástico
Para os arames Bezinal® PVC e Bezinal2000® PVC, aplica-se um revestimento adicional plástico. Esses recebem uma camada de um composto termoplástico à base de PVC, que tem a função de proteger os fios contra as intempéries e os agentes agressivos ao zinco. Suas ligas devem estar de acordo com os parâmetros da NBR 8964:2013, conforme os itens abaixo:
Espessura mínima: 0,40 mm
Massa específica: 1,24 kg/dm3 a 1,36 kg/dm3
Dureza: 50 a 60 shore D
Resistência à tração: no mínimo 20,6 MPa
Módulo de elasticidade: no mínimo 18,6 MPa
Temp. de fragilidade: abaixo de –9°C
Concentricidade mínima: 60%
Resistência à abrasão: a porcentagem de perda de peso deve ser menor que 12%
Malha da Tela
A tela deverá ser em malha hexagonal de dupla torção, de acordo com as especificações da NBR 10514:1988.
A dimensão da malha é do tipo 8cm x 10 cm.
Arames para Amarração
Junto com o gabião tipo saco, é fornecida uma quantidade suficiente de arame para amarração, visando à montagem na obra. A quantidade é de 3% do peso do gabião tipo saco.
Nota: Quaisquer esclarecimentos adicionais podem ser solicitados por intermédio de consulta ao nosso Serviço de Atendimento ao Consumidor pelo 0800-727-2000 ou pelo site: www.belgobekaert.com.br.
